Fakultas Teknik – Universitas Lampung
Program Studi Teknik Sipil Semester Genap Tahun Ajaran 2019/2020
UTS Hidrolika (Tanggal 1 April 2020)
Soal UJian:

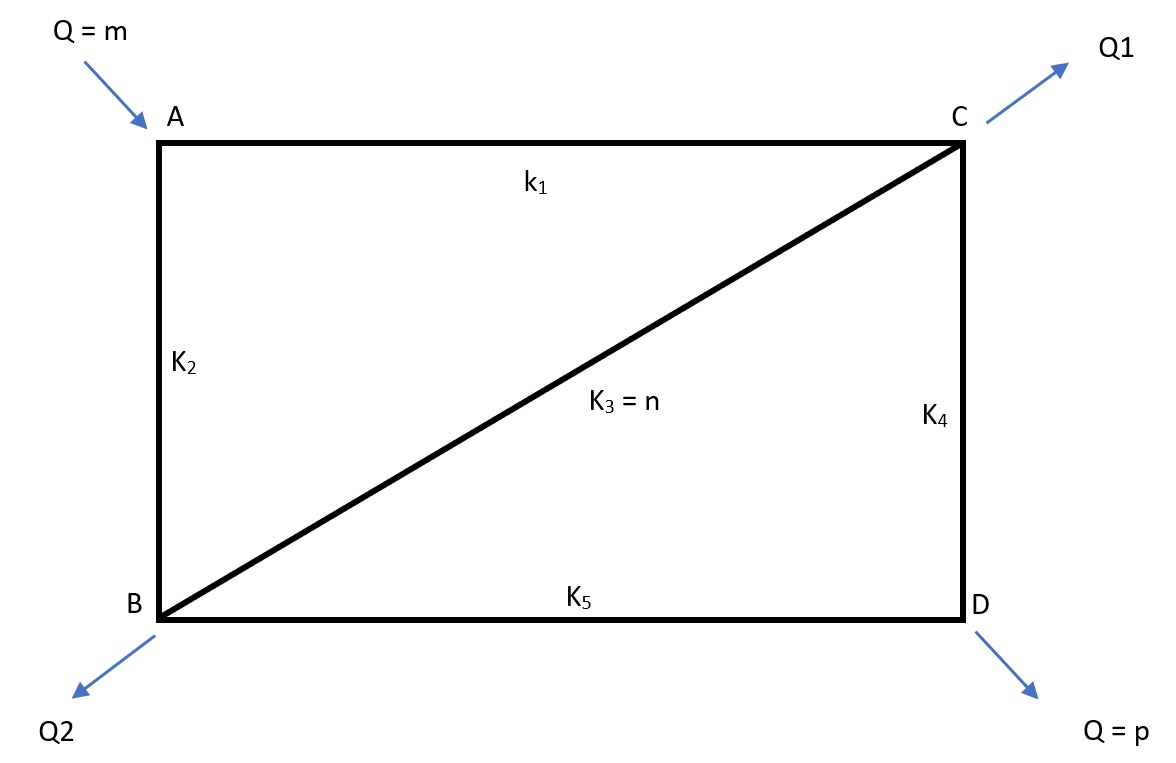

Diketahui Jaringan pipa seperti gambar di atas
Debit (Q) masuk ke jaringan melalui join A sebesar m (m3/detik), dan debit keluar sebesar dari join B, C, dan D. Debit yang keluar melalui join D sebesar p (m3/detik), debit yang keluar melalui join C, Q1 dan join B, Q2 tentukan sendiri besarnya. Diketahui koefisien kehilangan tenaga k1 = 1, k2 = 2, k3 = n, k4 = 4, dan k5 = 5.
Diminta: Hitung Debit Aliran yang terjadi pada jaringan pipa di atas. Perhitungan stabil hingga 4 desimal.
Gunakan cara manual dan excel. Hasil manual discan/difoto. Semua dokumen termasuk excel dimasukkan ke folder dan dizip/rar dengan “namamhs_npmmhs.zip/rar” kirim ke email: ahmad.zakaria@eng.unila.ac.id dengan subject: “uts hidrolika 2020” hasil ujian ditunggu besok Kamis tanggal 2 April sampai jam 24.00
Dimana:
m = Angkatan (Angkatan 2017, m = 17)
n = 3 nomor NPM/10
p = 10 (Angkatan regular)
p = 5 (Angkatan non regular)
